国家存储器基地
国家存储器基地位于武汉光谷 [1] 。存储器芯片市场是全球垄断最为严重的芯片细分市场，DRAM和NANDFLASH芯片市场长期被韩国美日垄断，尤其以韩国三星、SKHynix两家为首，共占据了DRAM市场和NANDFLASH市场70%和50%的市场份额。中国于2013年发布了自主研发的55纳米相变存储芯片，成为继美国和韩国后，全球第三个掌握相变存储技术的国家。
项目开工编辑
2017年1月1日，总投资240亿美元的“国家存储器基地”项目在武汉东湖高新区正式开工。
建设方编辑
“国家存储器基地”项目由紫光集团联合国家集成电路产业基金、湖北省地方基金、湖北省科投共同投资建设。以芯片制造环节为突破口，集存储器产品设计、技术研发、晶圆生产与测试、销售于一体，建成后，还将带动设计、封装、制造、应用等芯片产业相关环节的发展。 [3]
项目内容编辑
“国家存储器基地”项目位于武汉东湖高新区武汉未来科技城，将建设3座全球单座洁净面积最大的3D NAND Flash FAB厂房、一座总部研发大楼和其他若干配套建筑，其核心生产厂房和设备每平方米的投资强度超过3万美元。项目一期计划2018年建成投产，2020年完成整个项目，总产能将达到30万片/月，年产值将超过100亿美元。 [3]
意义编辑
芯片国产化是中国在信息安全自主可控政策的实践领域之一，作为信息技术的基础产业，半导体集成电路持续受到了国家政策的扶持。而存储器是集成电路产业的基础产品之一，产品的成熟度和产业的规模效应均较为显著，国家存储器基地的建立，标志着芯片国产化之路迈出可靠而重要的一步。 [2]

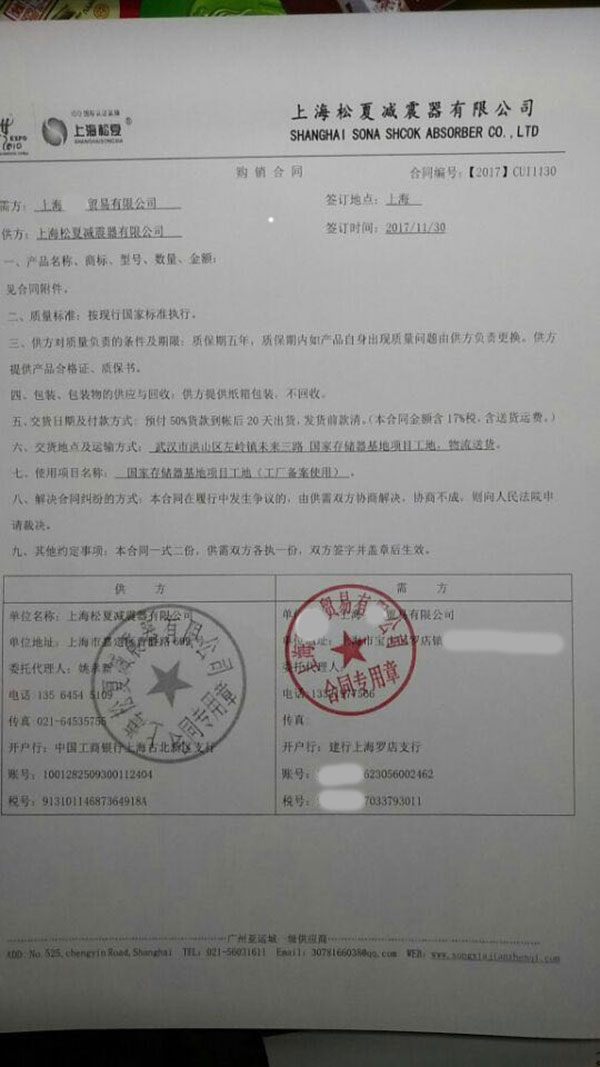

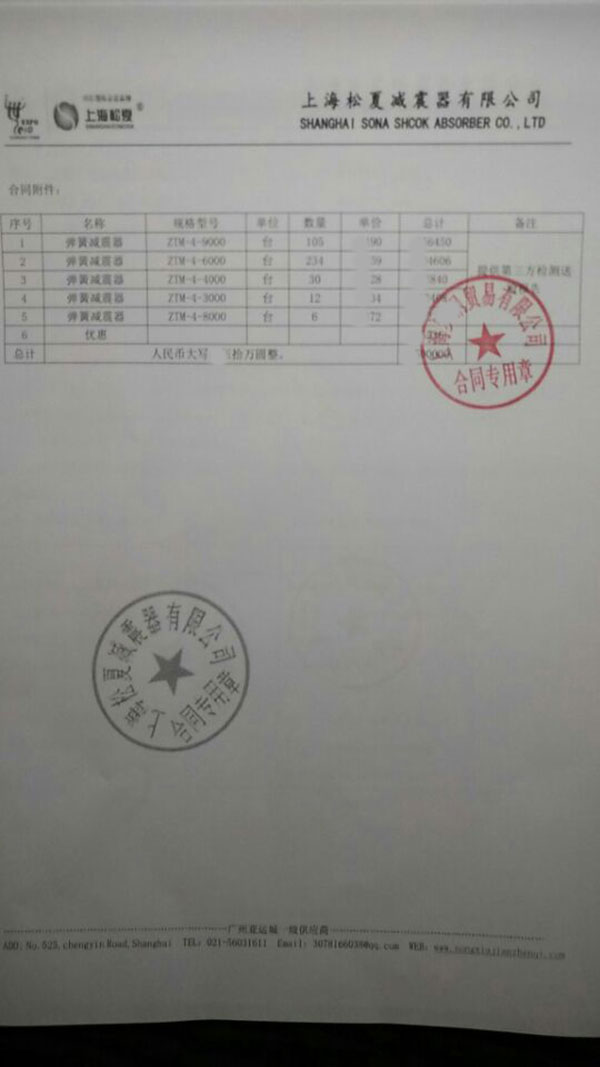

案例合同：

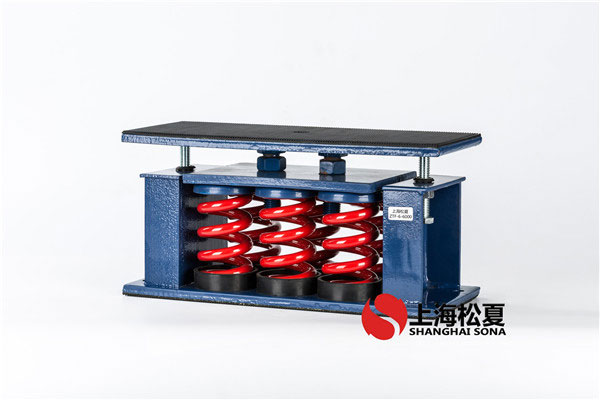

产品简介：
1、弹簧采用低频率值设计，并经喷塑处理，耐候性强，防震效果好。
2、顶部、底部均采用防滑耐磨橡胶以及固定螺栓，安全性能大大提高。
3、安装简单并根据实际需要调整水平及高度。
4、能够有效隔变压器的振动，并保护及延长其使用寿命。
